Wanneer er een lijst gegenereerd vanuit Tekla Structures wordt ingelezen, dan zal ook de merkinformatie geïmporteerd worden. Volg hiervoor het onderstaande stappenplan.

•	Ga naar het tabblad werkvoorbereiding

•	Selecteer het project waarvoor de lijst ingelezen moet gaan worden

•	Geef een rechtermuisklik en kies de optie importeren/exporteren/Tekla Structures lijst import

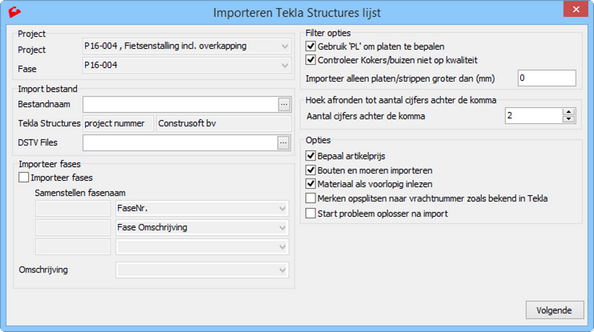

spwvb011

•	Selecteer bij bestandsnaam de lijst #construsteel-export-V**.rpt welke in Tekla Structures is gegenereerd

•	Selecteer bij DSTV Files de map waarin alle NC-bestanden zitten

Let op!

Voor het importeren van de hoeken en gaten van het materiaal dienen de NC-bestanden mee geïmporteerd te worden. Alle NC-bestanden behoren in dezelfde map te staan!

•	Vink de optie importeer fases aan wanneer de gemaakte fasesering in Tekla overgenomen dient te worden. De fasenaam is daarna naar eigen inzicht samen te stellen

•	Vink de optie gebruik ‘PL’ om platen te bepalen aan indien gewenst

•	Vink de optie controleer kokers/buizen niet op kwaliteit aan indien gewenst

•	Geef bij de optie importeer alleen platen/strippen groter dan (mm) een lengte in wanneer gewenst is dat platen/strippen onder deze ingegeven lengte niet geïmporteerd moeten worden

•	Geef bij het veld aantal cijfers achter de komma aan op hoeveel decimalen de hoeken afgerond moeten worden

•	Vink de optie bepaal artikelprijs aan wanneer om in de werkvoorbereiding de materiaalprijs weer te laten geven

•	Vink de optie bouten en moeren importeren aan om de bouten en moeren apart te laten importeren op het tabblad bouten en moeren

•	Vink de optie materiaal als voorlopig inlezen aan als de gegevens nog niet definitief zijn, maar er alvast een optimalisatie en bestelling gedaan gaat worden

•	Vink de optie merken opsplitsen naar vrachtnummer zoals bekend in Tekla aan om de reeds aangemaakte vrachten in Tekla aan te houden bij de import

•	Vink de optie start probleem oplosser na import aan wanneer men over deze optionele module beschikt

•	Klik op volgende om te zien wat er geïmporteerd gaat worden

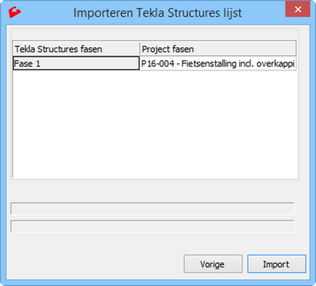

spwvb012

•	Klik op import om de gegevens te importeren

Het kan zijn dat er gebruik wordt gemaakt van productiebatches. Productiebatches worden voornamelijk gebruikt in de werkvoorbereidingsmodule. Het voordeel van de productiebatch is dat je gefaseerd kunt importeren, maar dat deze fases niet als subprojecten in projectbeheer terugkomen. Op deze manier worden de administratieve fases intact gelaten.

De import zal in dat geval een klein beetje anders zijn. Mocht u gebruik maken van productiebatches, dan kunt u het onderstaande stappenplan hanteren.

•	Ga naar het tabblad werkvoorbereiding

•	Selecteer het project waarvoor de lijst ingelezen moet gaan worden

•	Geef een rechtermuisklik en kies de optie importeren/exporteren/Tekla Structures lijst import

spwvb013

•	Selecteer bij bestandsnaam de lijst #construsteel-export-V**.rpt welke in Tekla Structures is gegenereerd

•	Selecteer bij DSTV Files de map waarin alle NC-bestanden zitten

Let op!

Voor het importeren van de hoeken en gaten van het materiaal dienen de NC-bestanden mee geïmporteerd te worden. Alle NC-bestanden behoren in dezelfde map te staan!

•	Vink de optie importeer fases aan wanneer de gemaakte fasesering in Tekla overgenomen dient te worden. De fasenaam is daarna naar eigen inzicht samen te stellen

•	Vink de optie gebruik ‘PL’ om platen te bepalen aan indien gewenst

•	Vink de optie controleer kokers/buizen niet op kwaliteit aan indien gewenst

•	Geef bij de optie importeer alleen platen/strippen groter dan (mm) een lengte in wanneer gewenst is dat platen/strippen onder deze ingegeven lengte niet geïmporteerd moeten worden

•	Geef bij het veld aantal cijfers achter de komma aan op hoeveel decimalen de hoeken afgerond moeten worden

•	Vink de optie bepaal artikelprijs aan wanneer om in de werkvoorbereiding de materiaalprijs weer te laten geven

•	Vink de optie bouten en moeren importeren aan om de bouten en moeren apart te laten importeren op het tabblad bouten en moeren

•	Vink de optie materiaal als voorlopig inlezen aan als de gegevens nog niet definitief zijn, maar er alvast een optimalisatie en bestelling gedaan gaat worden

•	Vink de optie merken opsplitsen naar vrachtnummer zoals bekend in Tekla aan om de reeds aangemaakte vrachten in Tekla aan te houden bij de import

•	Vink de optie start probleem oplosser na import aan wanneer men over deze optionele module beschikt

•	Klik op volgende om naar het scherm te gaan om de informatie van de productiebatch op te geven

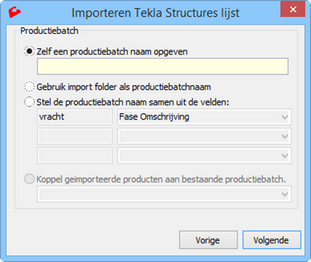

spwvb014

•	Kies uit 1 van de volgende opties:

-	Zelf een productiebatchnaam opgeven Bepaal zelf de naam van de productiebatch door in het veld er onder deze optie een naam op te geven

-	Gebruik importfolder als productiebatchnaam De naam van de map waarin de DSTV-bestanden staan wordt aangehouden

-	Stel de productiebatchnaam samen uit de velden De productiebatchnaam kan opgesteld worden op basis van beschikbare velden

-	Koppel geïmporteerde producten aan bestaande productiebatch Wanneer deze optie wordt geselecteerd, dan kan een reeds bestaande productiebatch gekozen worden

•	Klik op volgende

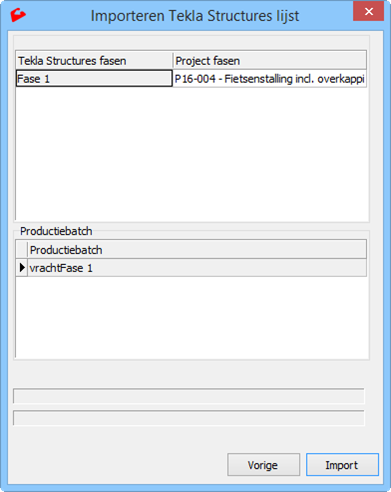

spwvb015

•	Controleer of de productiebatch naar wens aangemaakt zal worden

•	Klik op import
