Modules > Calculatie > Importeren & exporteren

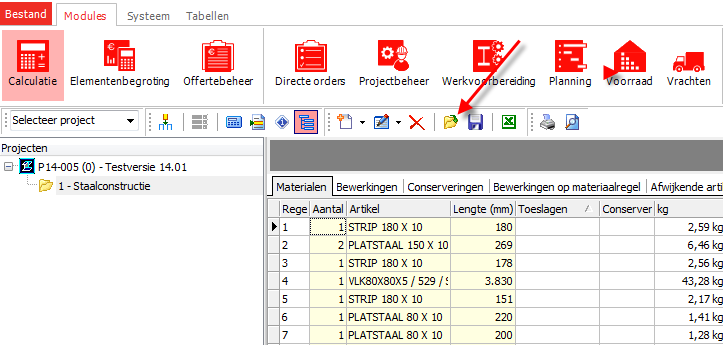

Voor het importeren in de calculatie module is de volgende button aanwezig.

clip0118

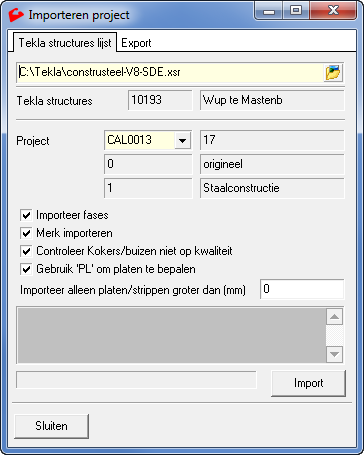

Wanneer op deze knop wordt geklikt verschijnt het volgende venster.

CAL075

Hier zijn 2 mogelijkheden om bestanden te importeren:

- Tekla Structures lijst: dit betreft een materiaallijst die vanuit Tekla is gemaakt en in ConstruSteel geïmporteerd dient te worden.

- Export: dit betreft geëxporteerde projecten die weer geïmporteerd moeten worden.

Importeren Tekla Structures lijst

Importlijst vanuit Tekla naar ConstruSteel calculatie. Hiervoor dient in Tekla de volgende lijst te worden aangemaakt welke weer kan worden geïmporteerd in de ConstruSteel calculatie module: ConstruSteel export.xsr. Dit bestand dient in de systeemmap van Tekla te worden gekopieerd.

Bijvoorbeeld : C:\Tekla\

Bestand(en) aanklikken en vervolgens de aangemaakte ConstruSteel export.xsr kiezen in de juiste directory. Nadat de juiste ConstruSteel export.xsr is gekozen dient bij project het juiste project met bijbehorend subproject (moet in ConstruSteel exportlijst al zijn aangemaakt) te worden geselecteerd vervolgens onderaan volgende kiezen.

Er bestaat verder nog de mogelijkheid om ‘Merk importeren’ aan te vinken. Wanneer dit aangevinkt is wordt er van ieder merk uit Tekla (d.w.z. iedere samenstelling) een apart element in ConstruSteel aangemaakt. In die elementen staan dan alle posnr's die aan dat merk zitten. Is merk importeren niet aangevinkt dan worden alle posnr’s van alle geselecteerde merken uit Tekla in 1 element onder het gekozen subproject gezet.

Vervolgens klikt men op import. Na het importeren kan het importvenster worden afgesloten door op sluiten te klikken.

CAL075

De artikelen die in ConstruSteel calculatie niet bekend zijn worden als afwijkend artikel weggeschreven op het tabblad Afwijkende artikelen. Aan deze artikelen dient nog wel een artikelgroep en een prijs te worden toegekend voordat het project compleet is.

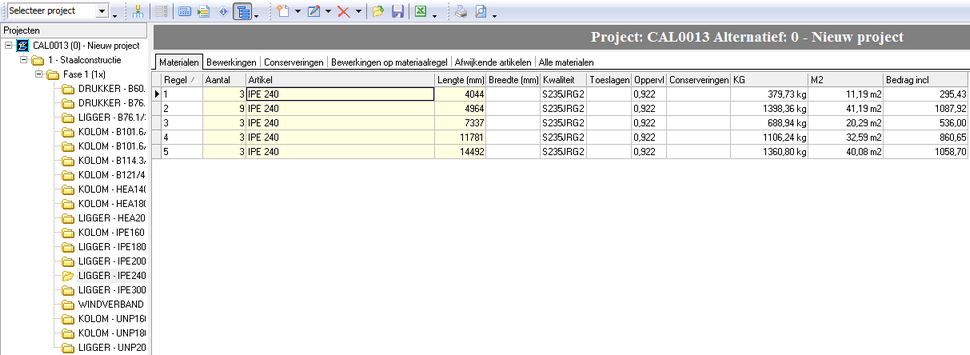

Onder het gekozen subproject wordt een element aangemaakt met de fase als naam. Daaronder worden van de afzonderlijke samenstellingen subelementen aangemaakt zoals op het voorbeeld hieronder te zien is.

CAL076

Importeren gemaakte export

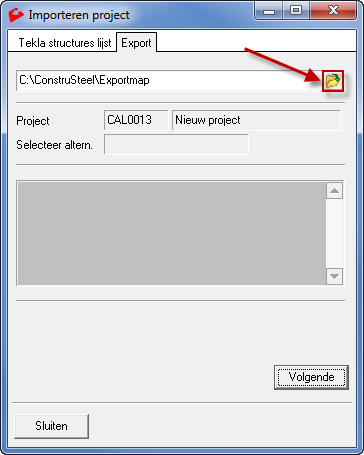

Voor het importeren van een geëxporteerd project is er de optie export. Selecteer deze en zoek vervolgens de map op waar het geëxporteerde project staat.

CAL077

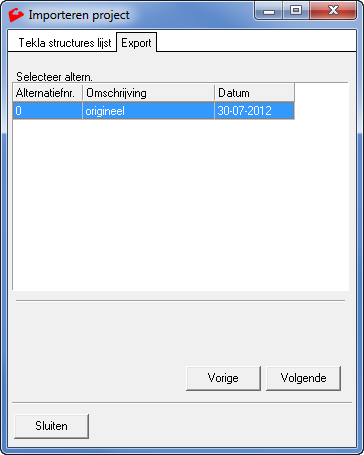

Klik daarna op volgende en selecteer het alternatief.

CAL078

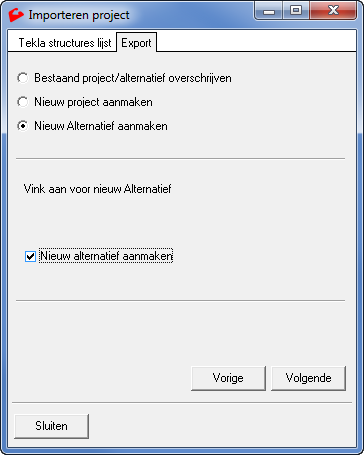

Na het selecteren van het alternatief kan men op volgende klikken. Het volgende venster zal dan verschijnen.

CAL079

In dit venster zijn 3 opties mogelijk:

* Bestaand project/alternatief overschrijven

* Nieuw project aanmaken

* Nieuw alternatief aanmaken

Selecteer hier de gewenste mogelijkheid. In dit geval is er gekozen om een nieuw alternatief aan te maken. Zou men kiezen om een nieuw project aan te maken dan kan er onder het nieuwe projectnummer ingevuld worden.

Vervolgens klikt men op volgende en in het laatste scherm kan de calculatie geïmporteerd worden door op de knop import te klikken.
