Werkvoorbereiding gegevens in Tekla Structures

Previous pageReturn to chapter overviewNext page

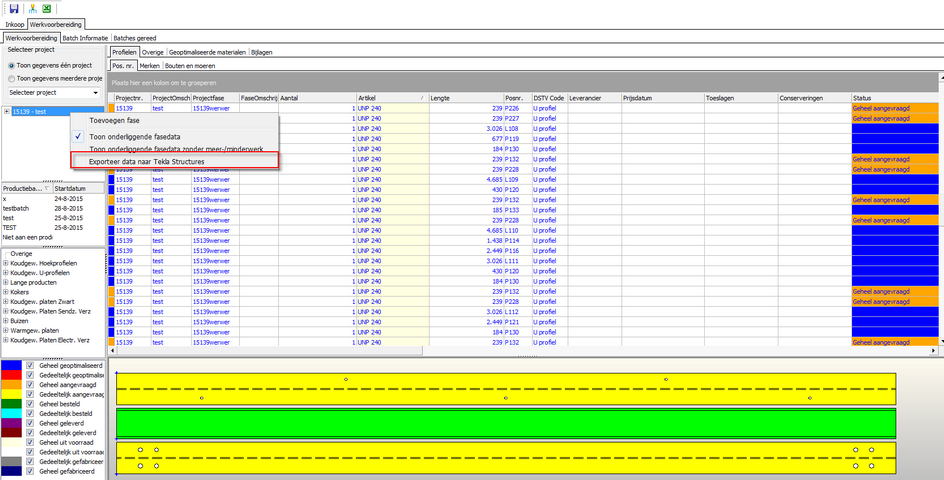

Vanuit Construsteel is het ook mogelijk om informatie terug te sturen naar Tekla over de status in de werkvoorbereiding, bestel en voorraad informatie, etc. Om deze informatie te exporteren, dient het project in de werkvoorbereiding module geopend te worden. Daarna wordt het sub-project of fase geselecteerd die geëxporteerd moet worden. Deze wordt geselecteerd in de boomstructuur aan de linkerkant van het scherm.



clip0258



ConstruSteel exporteert het projectnr., de datum en de bestandsnaam naar een CSV-bestand.

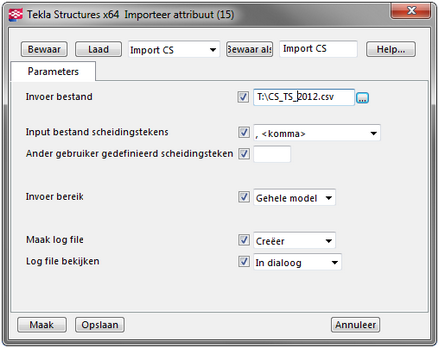

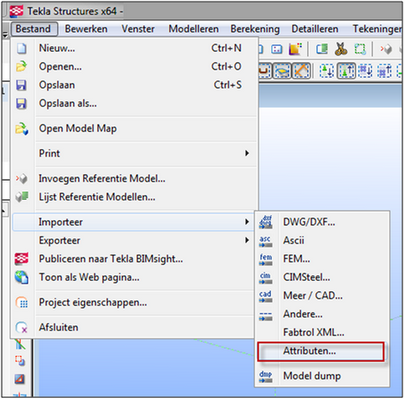

Het is mogelijk om dit CSV-bestand te importeren in uw Tekla model om te zien wat de status is in de werkvoorbereiding etc. Dit kan via Bestand / Importeren / Attributen. Hier dient u wel de verplichte velden te vullen. (Imput bestand scheidingstekens = komma, Invoer bereik = Gehele model)

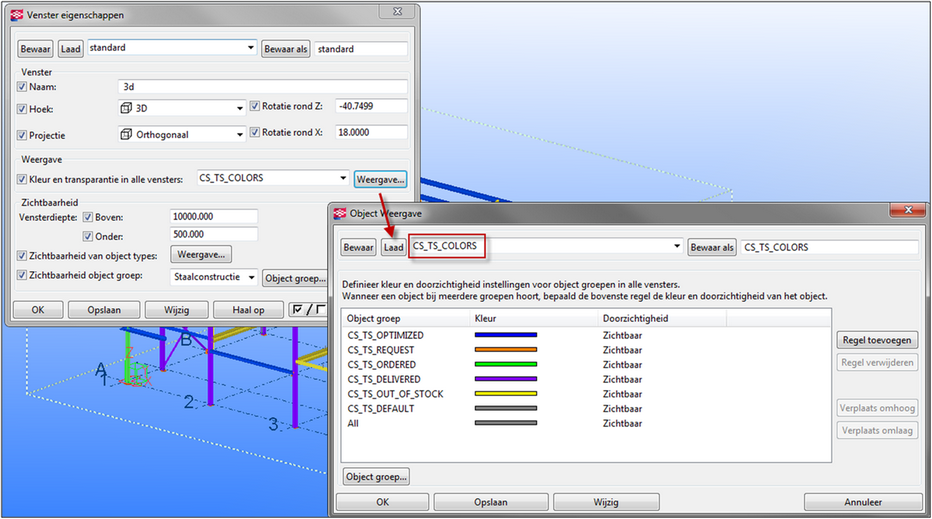

Na het importeren hiervan is het mogelijk om de kleuren van de werkvoorbereiding in te stellen voor uw model, zodat u per attribuut de status kunt zien welke materialen besteld zijn, welke al geleverd enz. Hiervoor dient u de schermeigenschappen in Tekla te openen. In het scherm object weergave zijn deze kleuren naar eigen inzicht te wijzigen.

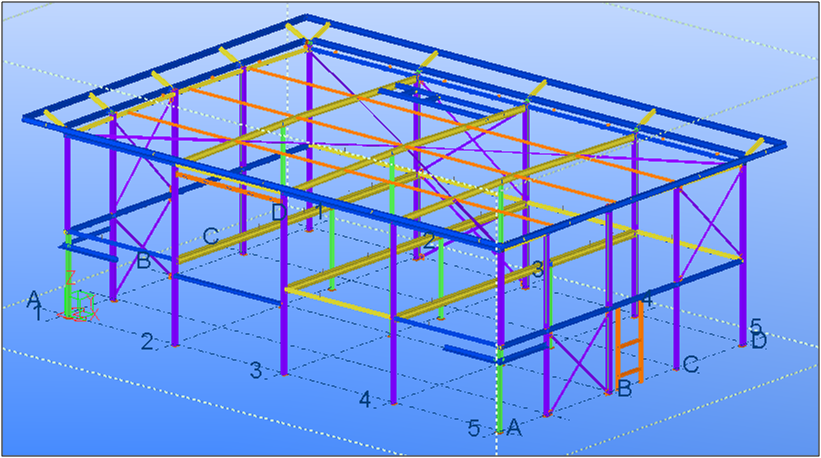

Na het wijzigen van de schermweergave is aan de hand van de ingestelde kleuren te zien wat de status van de diverse onderdelen is.





Blauw:    Geoptimaliseerde materialen

Paars:      Geleverde materialen

Oranje:   Aangevraagde materialen

Geel:       Materiaal uit voorraad

Groen:    Bestelde materialen

Grijs:       Standaardinstelling
