PDF-Viewer

In de werkvoorbereiding is het tegenwoordig mogelijk om door middel van een koppeling met de Tekla Model map gelijk de gekoppelde PDF-bestanden in te zien die bij het betreffende merk of positienummer horen. Dit kan per project of zelfs per subfase worden ingesteld.

spwvb075

•	Open de module werkvoorbereiding

•	Selecteer een project (tabblad werkvoorbereiding)

•	Geef een rechtermuisklik op de hoofdfase van het project

•	Kies voor de optie PDF instellingen

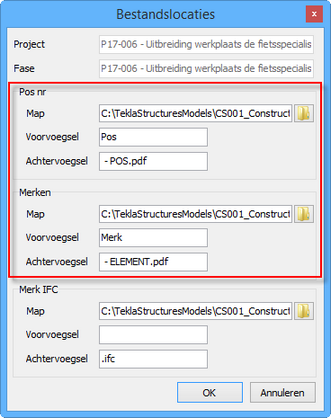

•	Stel in het opgekomen venster de locaties in (zie het rode kader in de onderstaande afbeelding) (Indien een onderliggende fase een afwijkende locatie heeft voor de tekeningen, dan is het mogelijk om specifiek voor de fase de locatie op te geven)

spwvb076

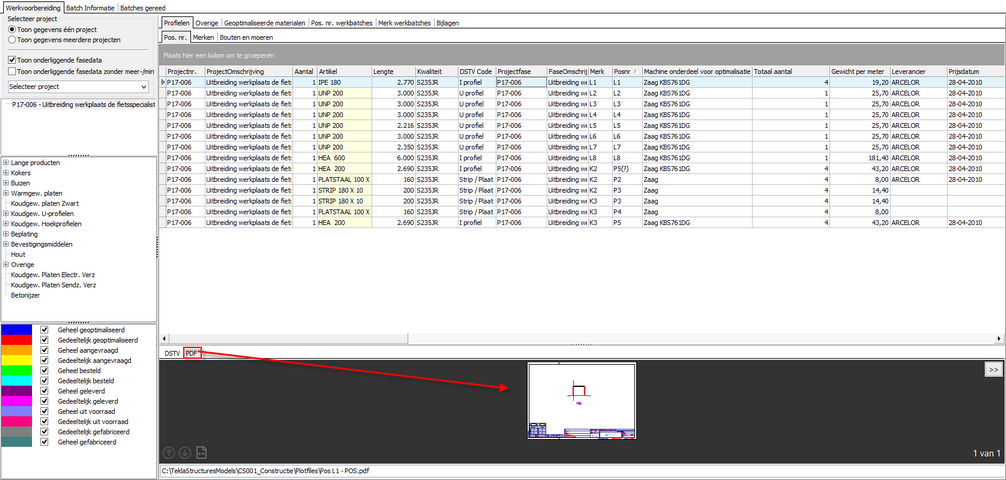

Als de bestandslocaties zijn opgegeven, dan verschijnt er onderaan naast het tabblad DSTV een extra tabblad “PDF”. Deze toont de PDF-tekening welke gevonden is conform de ingestelde waarden. Let op dat wel een PDF-viewer zoals bijvoorbeeld Adobe Acrobat geïnstalleerd moet zijn.

Voor het voor- en achtervoegsel kan ook een wildcard (*) gebruikt worden. Indien er één match is, dan wordt de match getoond.

spwvb077

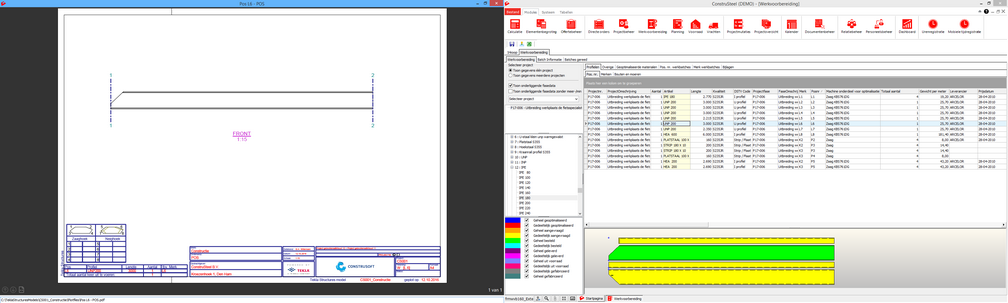

Het previewscherm van de PDF-bestanden kan ook losgekoppeld worden, zodat ze op een tweede scherm getoond kunnen worden. Klik hiervoor op de knop >> rechtsboven in het previewscherm.

spwvb078

IFC-Viewer

Tevens is het mogelijk om een IFC-bestand per merk te openen. Met behulp van de Assembly Exporter Plug-in in Tekla Structures (te vinden in het Tekla Warehouse) kan per merk een 3D IFC-bestand gemaakt worden. Deze kunnen weer geopend worden met een gratis viewer zoals Tekla BimSight. Uiteraard moet dit ook eerst ingesteld worden. Volg hiervoor de onderstaande stappen.

•	Open de module werkvoorbereiding

•	Selecteer een project (tabblad werkvoorbereiding)

•	Geef een rechtermuisklik op de hoofdfase van het project

•	Kies voor de optie PDF instellingen

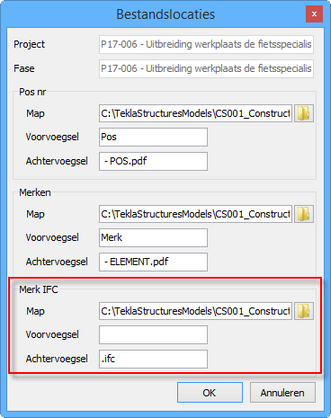

•	Stel in het opgekomen venster de locaties in (zie het rode kader in de onderstaande afbeelding) (Indien een onderliggende fase een afwijkende locatie heeft voor de tekeningen, dan is het mogelijk om specifiek voor de fase de locatie op te geven)

spwvb079

Na bovenstaande goed ingesteld te hebben is het nu mogelijk om IFC-bestanden te openen vanuit ConstruSteel. Dit kan op de volgende manier.

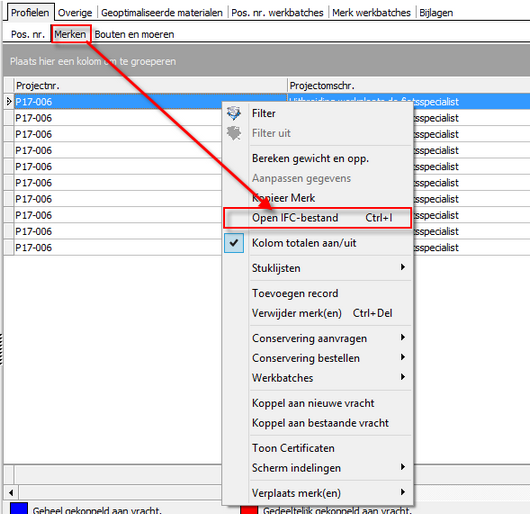

•	Selecteer het tabblad merken

•	Selecteer een merk

•	Geef een rechtermuisklik

•	Kies de optie open IFC-bestand (of gebruik de sneltoetsfunctie ctrl+i)

spwvb080

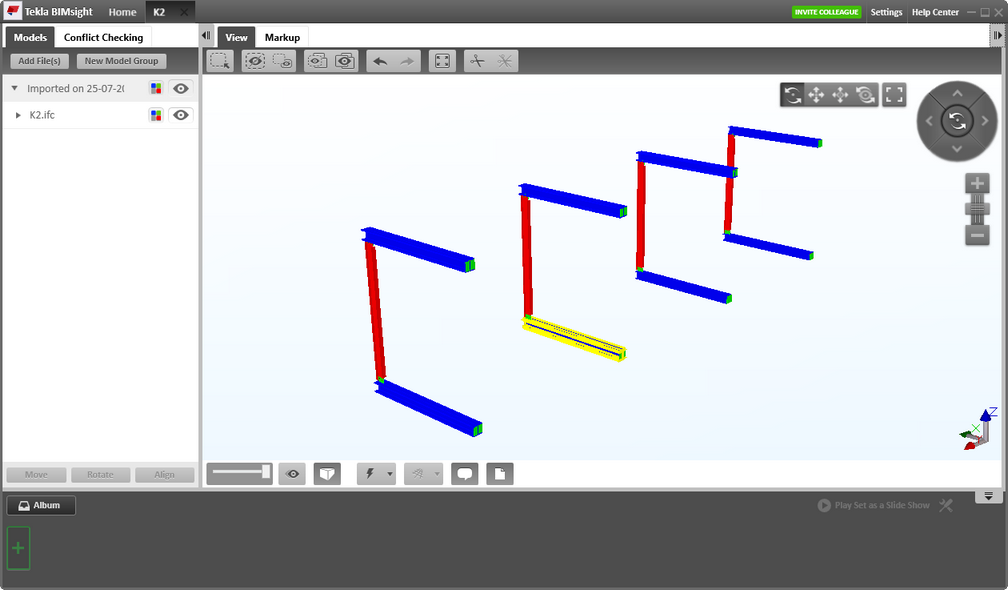

Het geselecteerde merk merk zal nu worden weergegeven in Tekla BIMsight.

spwvb081
