In Tekla Structures kan een zogenaamde super- en submerkenstructuur toegekend worden. Deze structuur kan overgenomen worden naar ConstruSteel. Hiervoor moet een aparte lijst in Tekla toegevoegd worden. Deze lijst kan vervolgens in combinatie met de bestaande ConstruSteel Export Lijst geïmporteerd worden.

Met het gebruik van supermerken kan:

Zonder het gebruik (standaard, werking voorheen) van deze structuur worden alleen de submerken (met onderdelen) geïmporteerd.

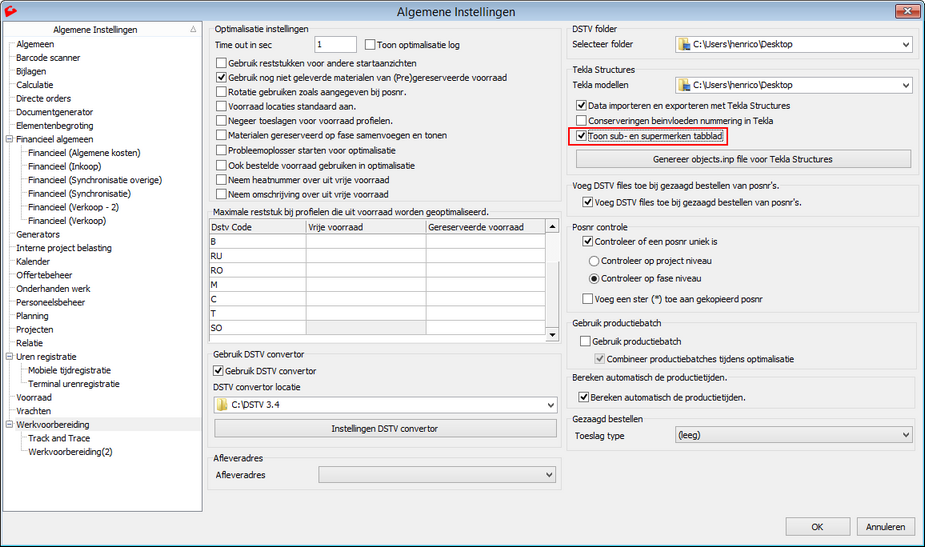

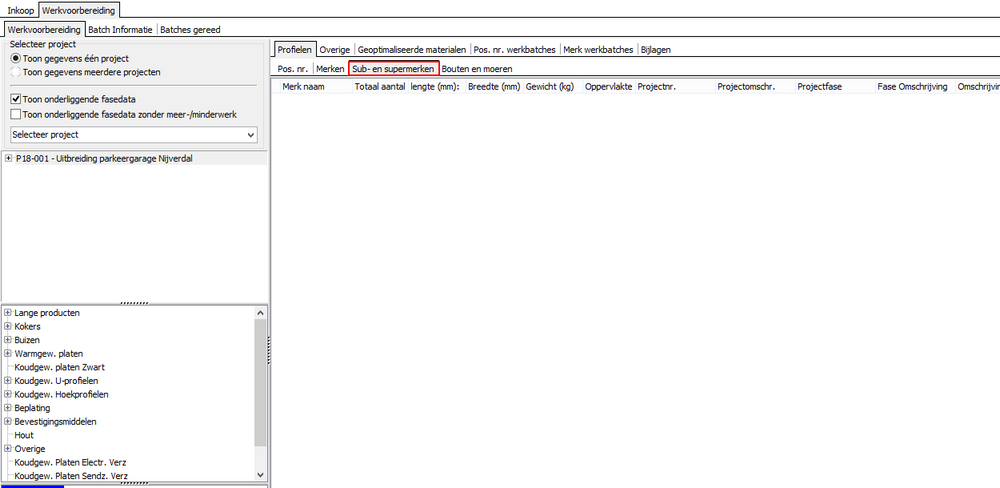

De functionaliteit moet eerst onder systeem > Instellingen > Werkvoorbereiding > “Toon sub- en supermerken tabblad” ingeschakeld worden. Zie het rode kader in de afbeelding hierboven. Hierdoor verschijnt het extra tabblad Super- en submerken in de module Werkvoorbereiding.

Daarnaast moet de #construsteel-supermerken-v2.rpt in Tekla Structures toegevoegd worden. Deze lijst is via support@construsteel.com op te vragen. Deze lijst kan dan vervolgens geïmporteerd worden. Het is niet mogelijk om handmatig een super- en submerkenstructuur in te voeren.

Indien een submerk wordt verwijderd en het supermerk bevat geen enkele submerken en geen directe positienummers onder het supermerk, dan wordt ook het supermerk verwijderd. Deze verwijderfunctie werkt recursief voor de super- en submerkenstructuur. Stel dat er nog een supermerk bovenhangt, welke geen positienummers en onderliggende submerken bevat, dan wordt deze ook verwijderd. Voor het verwijderen van supermerken geldt dat de vraag wordt gesteld of de submerken ook verwijderd moeten worden. Indien dit niet moet, worden de merken een niveau omhoog verplaatst. Tevens wordt de vraag gesteld of onderliggende positienummers ook verwijderd moeten worden.

Voor tijdregistraties geldt dat de tijdregistratie blijft bestaan, maar dat de koppeling met het merk verdwijnt zodra het merk wordt verwijderd.

Voor meer informatie en gebruik van super- en submerken in Tekla Structures raadpleeg de handleiding op http://teklastructures.support.tekla.com/nl/support-articles/super-en-submerken.
